ジャンクJUMBOをいじってみよう？

相変わらずジャンク品を落札し、動かなくても部品にすれば・・なんて気持ちでいるものの、ついつい手直ししてしまう。
結果ごみが増えてしまう・・・ΣΣ(・。・ )

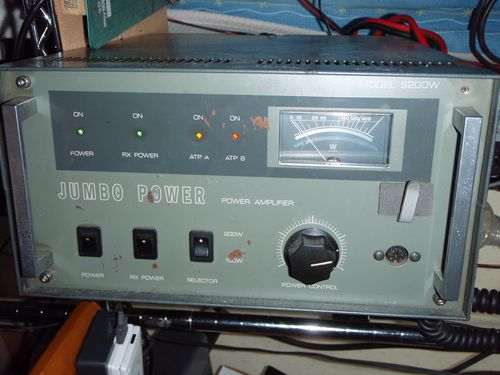

今回手に入れたJUMBO(1)です。外観は少々錆はあるものの、まぁまぁです。蓋を開けてみてもさほど黒ずんでなく、埃がある程度。いつもの通りエアーでしゅぅぅ~ってことで・・・・

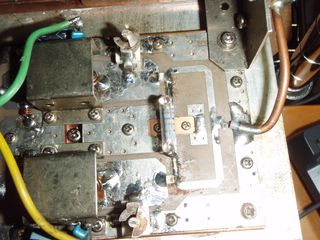

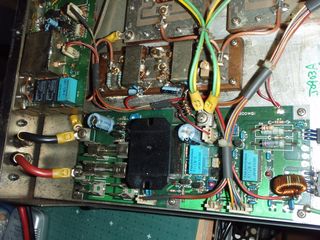

終段基板を眺めてみると結構手直ししている。終段基板２枚ともいじってあって、MRF847全部（合計４個）のロッドNoが異なっていた。おまけにギガトリマーが取り除かれ、５ｐF程度と思われるエアトリマー（PJやJUMBO初段に使われている）に交換されていた。
さらには調整用の電球の下の抵抗までチップ抵抗までが・・・追加して言うなら、基板合成の調整用ピストントリマーが欠落してます。

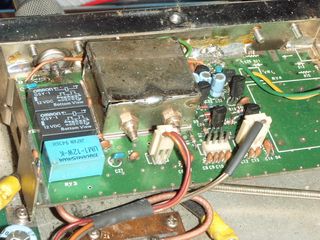

受信基板

おまけに受信段の通過する高周波リレーが２個、TAKAMIZAWA→OMRONにチェンジされてます。この部分は無線機とアンテナの間の通過部分。５W入力が駆け巡るために接点が劣化するのは必死。当然年数経過すれば交換対象です。

個別基板調整

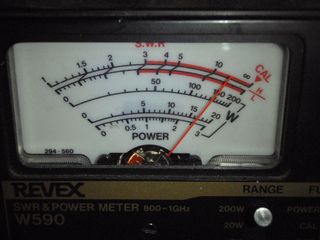

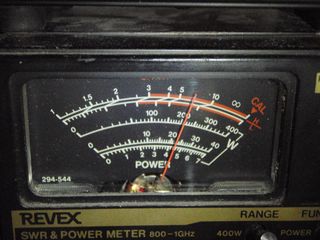

初段及び終段基板（２枚）を個別に出力測定及び調整をしてみた。　壊れていることを覚悟して調整してみると意外とまとものようだ。初段は６０W程度までが限界であったが、終段それぞれを測定すると１５０Wは得られる。JUMBOJrが１６０という型番であるのが物語るように、調子がよければ１５０～１６０Wが得られるわけだ。構成としては実験環境そのものである。
